Riesige Giraffe “Gigi” als CFK-Figur für ein Kreuzfahrtschiff
Mit der „Anthem of the Seas“ hat ACCENTFORM nun für das zweite Kreuzfahrtschiff der Reederei Royal Carribbean International eine riesige CFK-Figur angefertigt. Wie auch bei der „Quantum of the Seas“ ist auf diesem Ozeangiganten eine 9m hohe Kunstskulptur an Bord: Die handgefertigte Giraffe “GiGi” nimmt im Heckbereich auf der Steuerbordseite in knapp 50m Höhe Platz.
Die in Handlaminat aus Carbon gefertigte Figur “GiGi” des französischen Künstlers Jean-François Fourtou ist ein Meisterstück der Ingenieurskunst von ACCENTFORM. Die durch ein Stahlskelett gestützte Figur wurde dabei nicht aus einzelnen Formteilen zusammengesetzt, sondern beginnend am Kopf an einem Stück laminiert und mit der Stahlrohrkonstruktion unseres Metallbaupartners STAMA verheiratet.
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Mehr InformationenGenau wie der Bär “Afar” des Schwesterschiffs soll die neben einer riesigen Kletterwand aufgestellte und durchaus humorvoll gestaltete Giraffe den Menschen schon von Weiten zeigen, dass Kreuzfahrten heute vielfältige Angebote für jeden Geschmack bieten. Die aus zukünftig drei Schiffen bestehende Quantum-Klasse von RCI ist dabei ein Paradebeispiel für aufwändige Unterhaltungsattraktionen an Bord.
Die besondere Herausforderung bei der Erstellung dieser Figur bestand in der extrem kurzen Fertigungszeit: Es standen insgesamt lediglich acht Wochen für die Fertigung zur Verfügung.
ACCENTFORM erstellte als erstes mit der hauseigenen CNC-Frästechnik eine hochpräzise Negativform aus Styropor. Parallel zu diesen Arbeiten erfolgte der Bau der Innenskelett-Stahl-Konstruktion, die ausschließlich in seewasserbeständigen Edelstahl ausgeführt wurde. Die Figur als solche wurde dann aus hochfester Carbonfaser laminiert.
In der Giraffe wurde schließlich das 2.000 kg schwere Stahlgestell aus Rohren mit einem Durchmesser von 140 mm und einer Wandstärke von 12 mm installiert. Dieser Stahlbau ist deshalb so wichtig, damit ein Aufschwingen der Figur mit der Eigenfrequenz des Schiffes verhindert wird. Innenseitige Spanten führen die Windkräfte von der Carbonhülle auf das Stahlgestell ab.
Bilder aus der Fertigung für die riesige CFK-Figur
![Herstellung des XXL-Giraffenkopfes aus CFK für Kreuzfahrtschiff](https://accentform.com/wp-content/uploads/2024/03/quer-0017-img-1819-qu.jpg)
![Kranen der CFK-Giraffe in die mobile Lackiererei](https://accentform.com/wp-content/uploads/2024/03/quer-0011-img-9099-qu.jpg)
![Vorbereitung der Carbon-Oberfläche für die Lackierung](https://accentform.com/wp-content/uploads/2024/03/quer-0002-img-9260-qu.jpg)
![Die CFK-Skulptur wurde lackiert](https://accentform.com/wp-content/uploads/2024/03/quer-0006-img-9564-qu.jpg)
![Die lackierte CFK-Giraffe steht vor einer Produktionshalle](https://accentform.com/wp-content/uploads/2024/03/quer-0005-img-9599-qu.jpg)
![Kranen der überdimensionalen Kunststoffgiraffe](https://accentform.com/wp-content/uploads/2024/03/quer-0004-img-9628-qu.jpg)
![Transport der Giraffe zum Schiff](https://accentform.com/wp-content/uploads/2024/03/quer-0003-img-9768-qu.jpg)
![Ankunft der riesigen Giraffe am Schiff](https://accentform.com/wp-content/uploads/2024/03/quer-0019-img-9787-qu.jpg)
Für die Lackierung stellte ACCENTFORM auf dem Betriebsgelände eine 10 m hohe Einhausung auf, in der die Schleif- und Spachtelarbeiten an der bereits aufrecht stehenden Giraffe durchgeführt werden konnten. Als Farbsystem wurden PU- Farben der Firma Rupf & Co verwendet, die sich auch schon beim Bären bewährt hatten. Zudem wurde diesmal extra ein Airbrush-Künstler engagiert, der über jahrelange Erfahrung in der Colorierung von großformatigen Tierskulpturen verfügt und die detaillierte Fellzeichung und den geduldigen Gesichtsausdruck des sanften Tieres meisterhaft umsetzte.

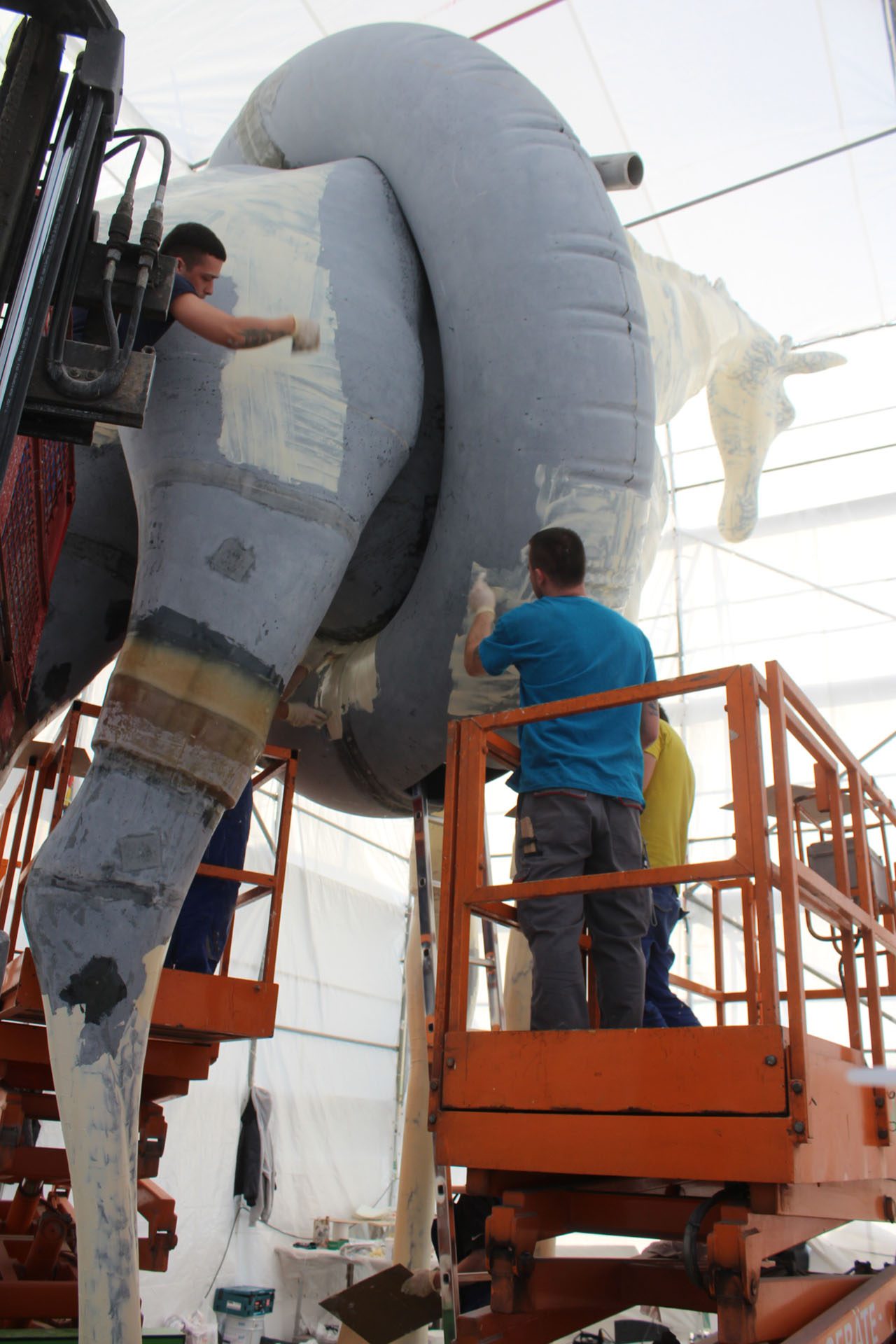

![Oberflächenbearbeitung zur Vorbereitung der riesigen Giraffe aus Kunstoff (CFK) für die Lackierung](https://accentform.com/wp-content/uploads/2024/03/hoch-0020-img-9203-ho-683x1024.jpg)
![Oberflächenbearbeitung vor der Lackierung der XXL-Giraffe aus Kunststoff (CFK)](https://accentform.com/wp-content/uploads/2024/03/hoch-0019-img-9386-ho-683x1024.jpg)

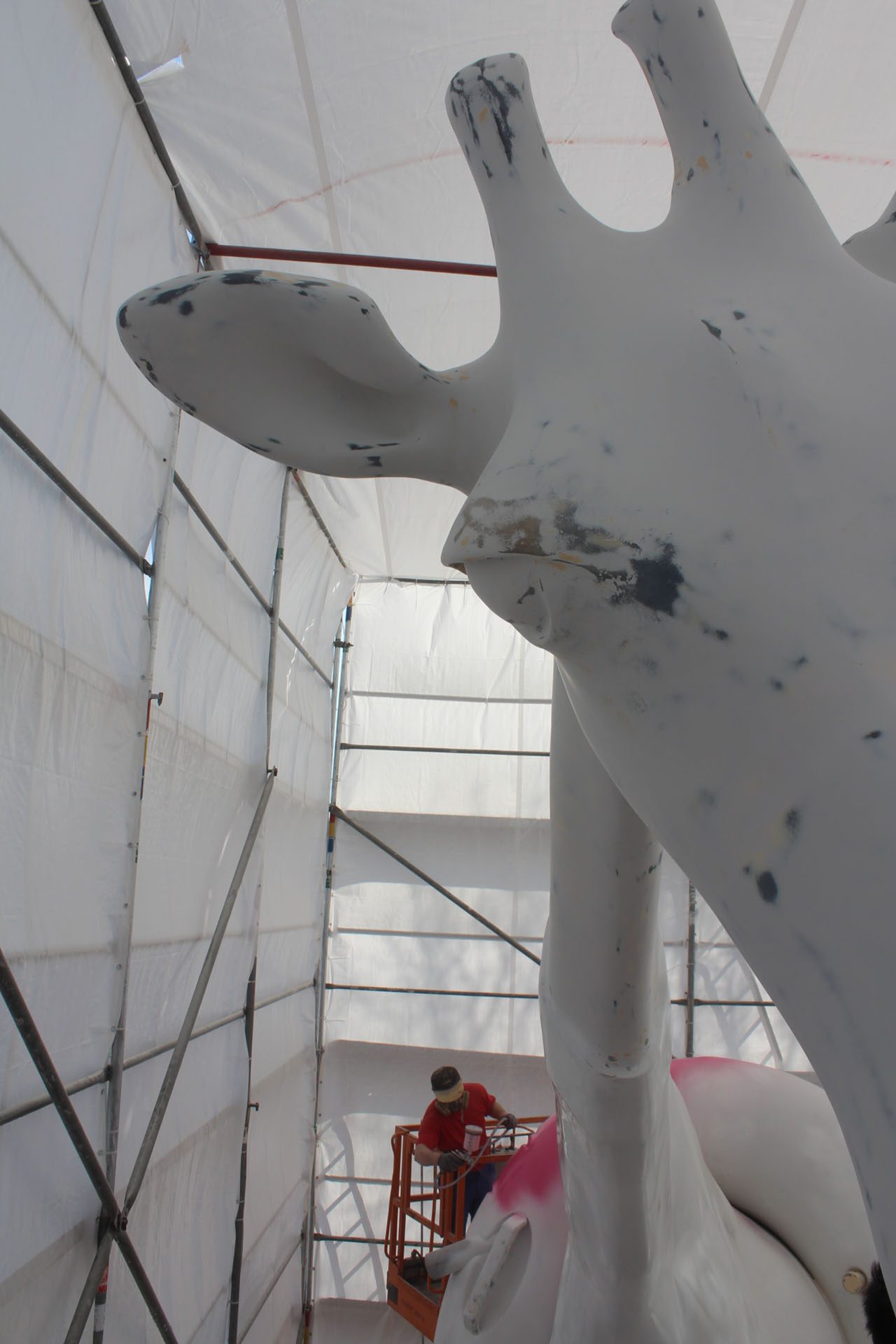

![Der Kopf der CFK-Giraffe schaut den Betrachter an](https://accentform.com/wp-content/uploads/2024/03/hoch-0017-img-9402-ho-683x1024.jpg)

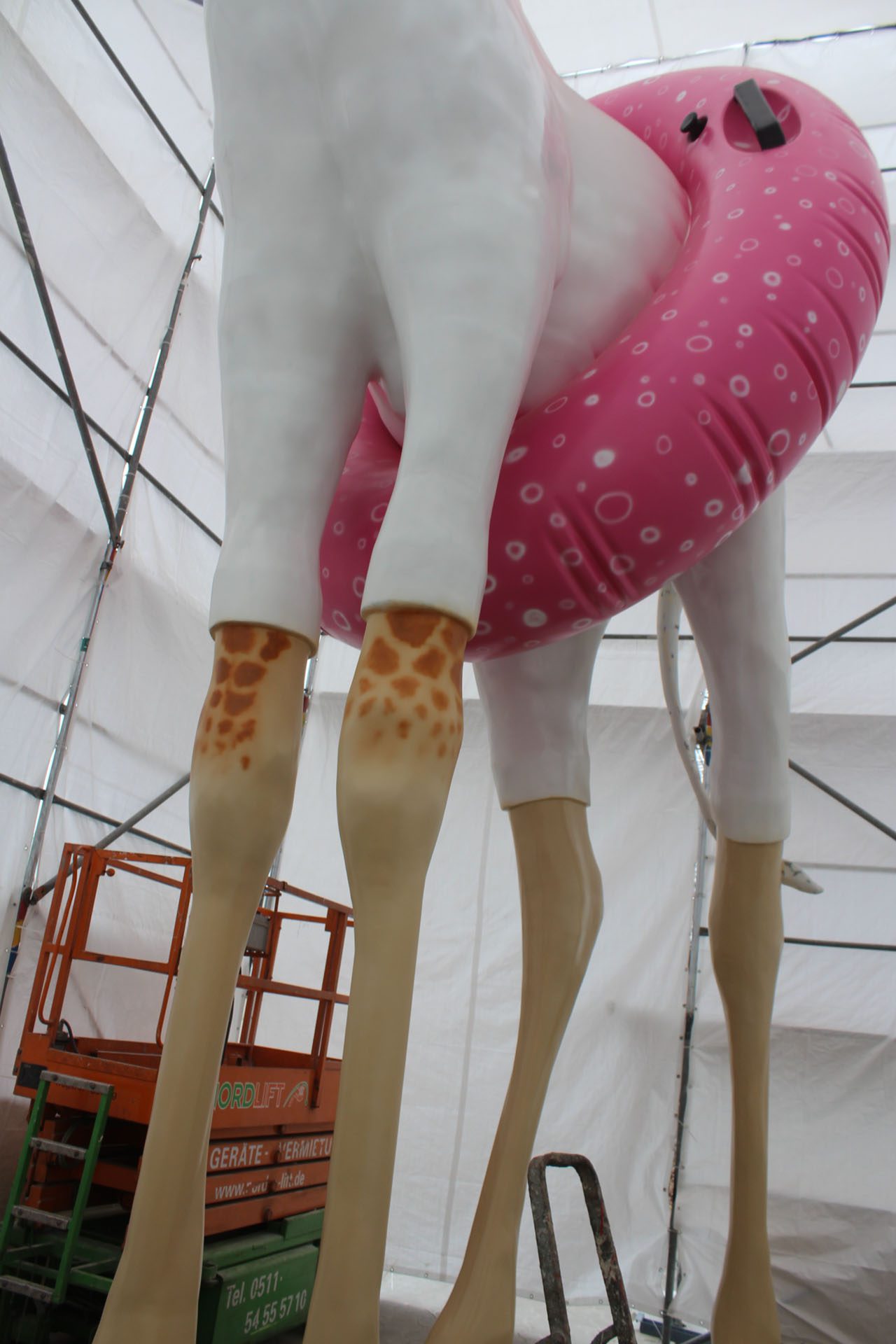

![Fotorealistische Lackierung der Riesengiraffe aus Kunststoff (CFK)](https://accentform.com/wp-content/uploads/2024/03/hoch-0015-img-9423-ho-683x1024.jpg)

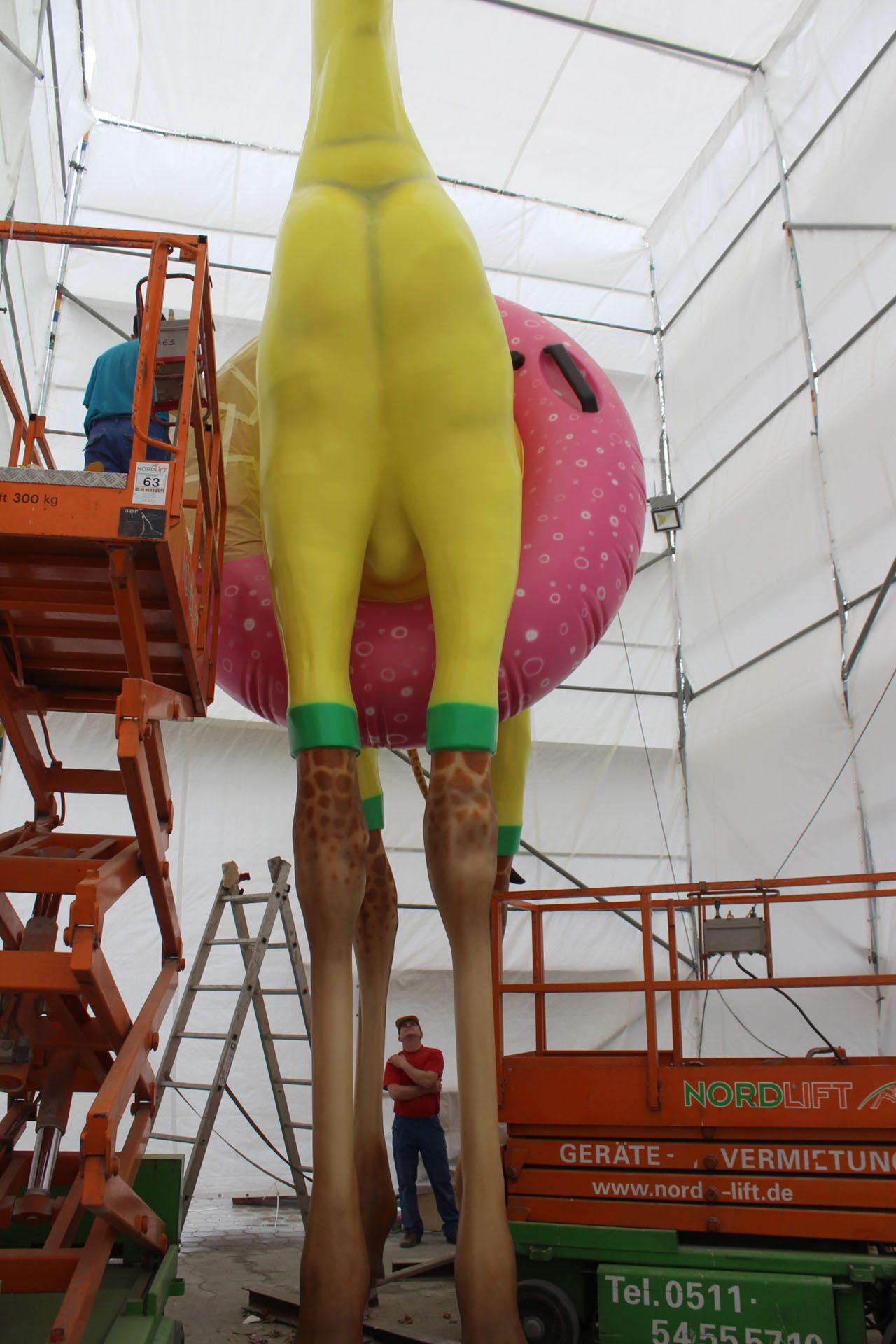

![Lackierung der CFK-Figur](https://accentform.com/wp-content/uploads/2024/03/hoch-0010-img-9548-ho-683x1024.jpg)

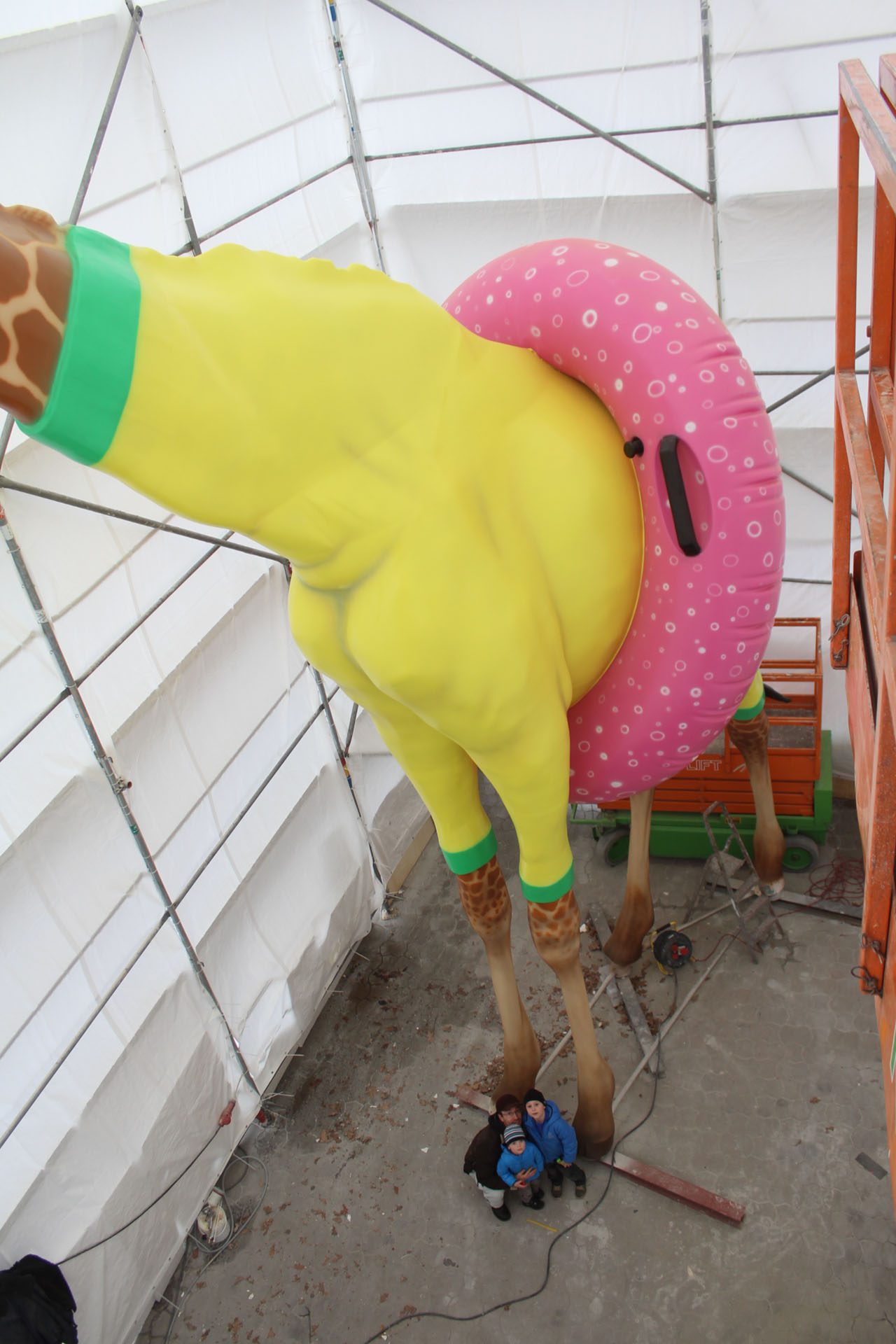

![Lackierung der Kunststoff-Figur aus CFK in Form einer riesigen Giraffe](https://accentform.com/wp-content/uploads/2024/03/hoch-0009-img-9569-ho-683x1024.jpg)

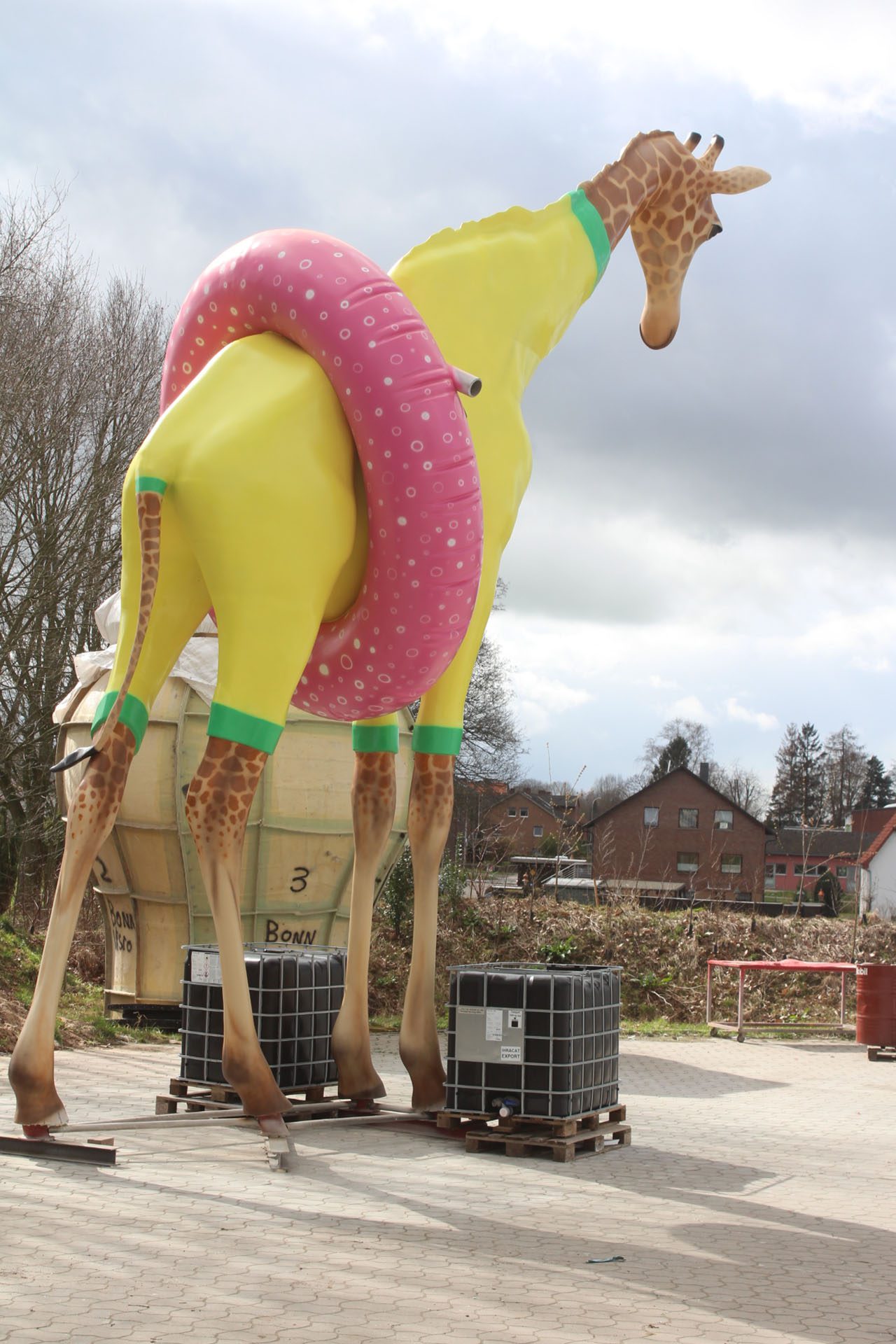

![Riesige Giraffe -als CFK-Figur für fertig für den Transport auf das Kreuzfahrtschiff](https://accentform.com/wp-content/uploads/2024/03/hoch-0007-img-9594-ho-683x1024.jpg)
![Riesige Giraffe als CFK-Figur für fertig für den Transport auf das Kreuzfahrtschiff](https://accentform.com/wp-content/uploads/2024/03/hoch-0003-img-9606-ho-683x1024.jpg)

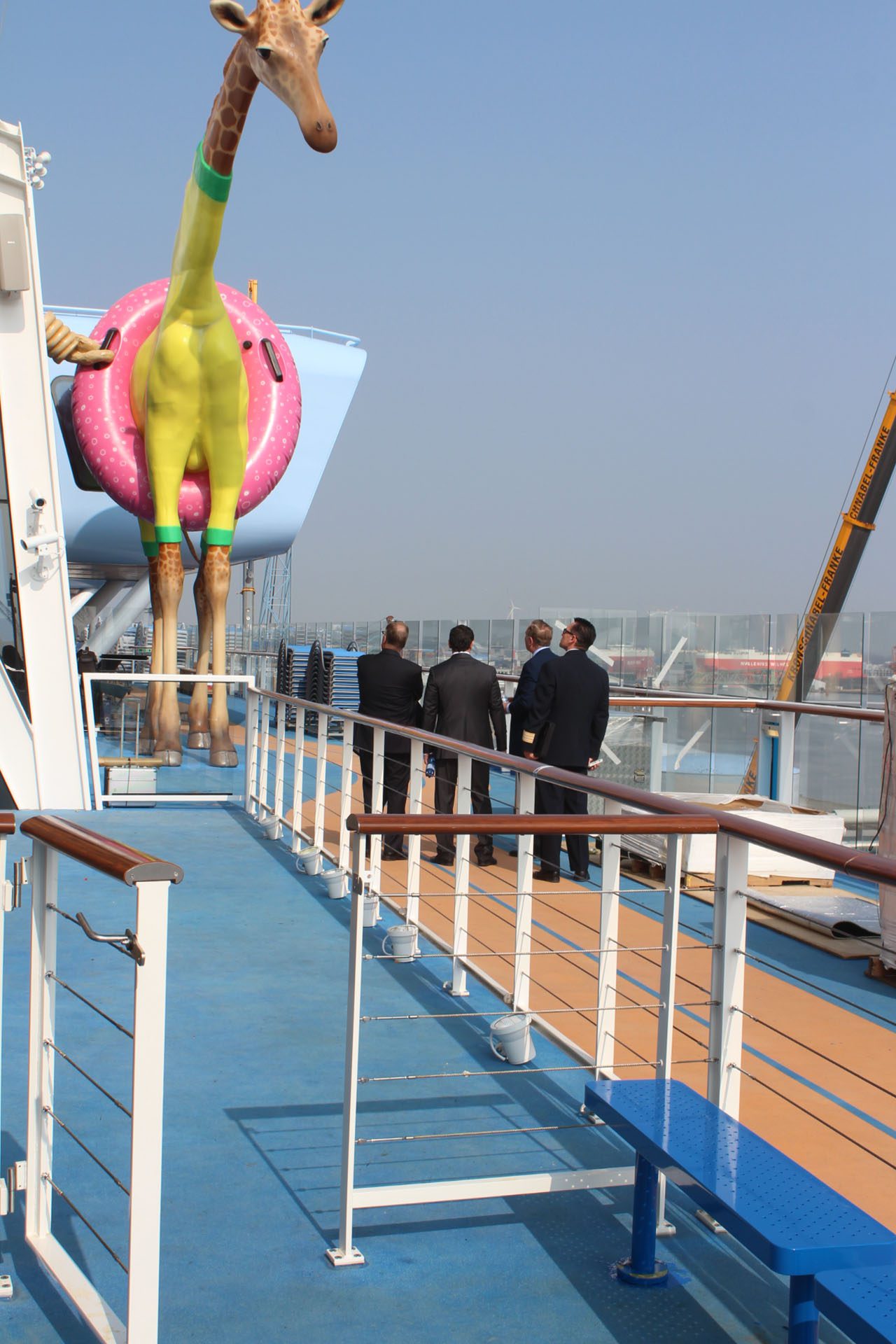

![Gigantische Giraffe aus Kunststoff (CFK) auf dem Kreuzfahrtschiff](https://accentform.com/wp-content/uploads/2024/03/hoch-0028-img-9953-ho-683x1024.jpg)

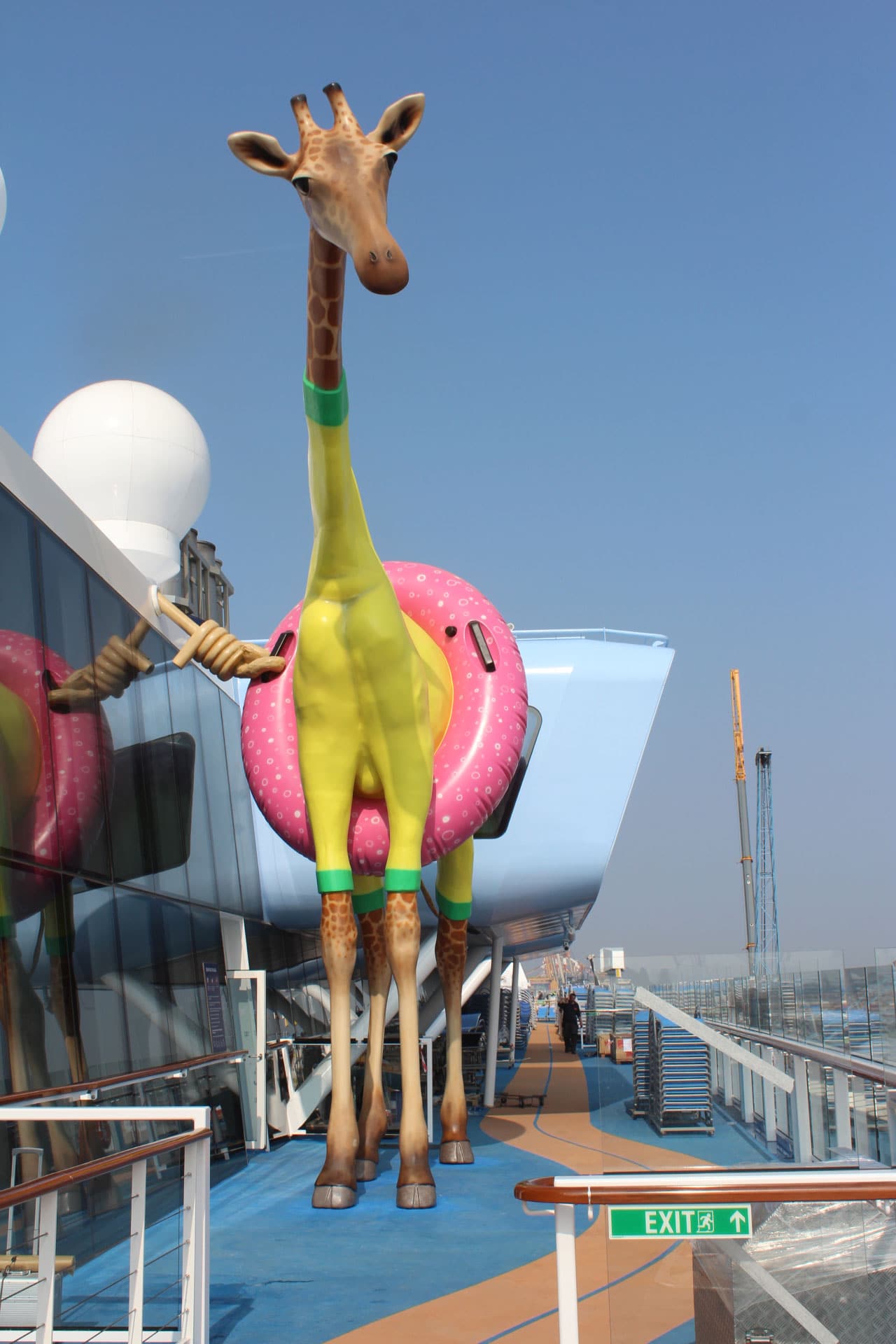

![Wetterfeste riesige Giraffenskulptur aus Kunststoff (CFK) auf dem Kreuzfahrtschiff](https://accentform.com/wp-content/uploads/2024/03/skulptur-schiff-683x1024.jpg)
An Bord fügt sich die Riesenfigur harmonisch in das Bild des hochhaushohen Kreuzfahrtschiffes ein, doch an Land stellt sich die Sache zunächst etwas sperriger dar. Mit seinen knapp 10 Metern wurde die Figur zunächst umgelegt, um so per Tieflader transportiert werden zu können. Mit seiner großen Erfahrung, minutiöser Planung und höchster Termingenauigkeit konnte ACCENTFORM selbst den deutschen Frühjahrsorkanen trotzen: Pünktlich zur Schiffstaufe in Southhampton konnte “GiGi” dann als erster Dauergast der neuen Saison an Bord begrüßt werden.
Der Hochleistungswerkstoff Carbon bietet im Gegensatz zu GFK noch mehr Festigkeit bei noch geringerem Gewicht: Das aus der Luftfahrt und dem Automobilsport bekannte Material wird heute auch schon in Serienfahrzeugen z.B. für Elektroautos eingesetzt. Damit ist die Außenhaut der GiGi-Giraffe für alle Widrigkeiten und Belastungen durch Wind und Wetter bestens gewappnet.
Die Anthem of the Seas beeindruckt ihre Gäste mit zahlreichen Innovationen an Bord.
![Kreuzfahrtschiff Anthem of the Seas](https://accentform.com/wp-content/uploads/2024/03/kreuzfahrt-Kr.jpg)
![Kreuzfahrtschiff Anthem of the Seas](https://accentform.com/wp-content/uploads/2024/03/kreuzfahrt3-Kr0.jpg)
![Kreuzfahrtschiff Anthem of the Seas](https://accentform.com/wp-content/uploads/2024/03/kreuzfahrt2-kr.jpg)
Projektdetails für die riesige Giraffe als CFK-Figur für Kreuzfahrtschiff
Transport
Projektnummer
P15007
