Sonderanfertigung MERCROBEN – die neue Formvielfalt des Pharmaunternehmens Merck

Der Pharmakonzern Merck blickt auf eine fast 350-jährige Geschichte zurück, in der es sich stets weiterentwickeln und neu erfunden konnte. Der mutige, neue Markenauftritt zeigt der Welt voller Stolz, was Merck heute darstellt: Ein führendes Unternehmen für innovative und hochwertige Hightech-Produkte.

Mit mutigen, kraftvollen Farben in anregenden Kombinationen präsentiert der neue Markenauftritt die wahre Natur der Wissenschaft anstatt der klischeehaften Welt steriler Labore. Und die organische Formwelt, die von Zellstrukturen inspiriert ist, ist immer faszinierend und ungewöhnlich geformt.

Um diese Farb- und Formvielfalt auch räumlich und haptisch auf internationalen Kongressen in Szene zu setzen bedarf es starker Partner – mit ACCENTFORM auch in kurzer Zeit kein Problem.

bionik-kugelMit der Beauftragung des Baus von insgesamt 24 bionisch geformten Kugeln war die Herausforderung geboren, innerhalb von 17 Werktagen das fast Unmögliche zu schaffen. Denn bei der Herangehensweise der Fertigung mussten folgende Besonderheiten durchdacht werden:

  • die bionisch geformte Oberfläche
  • bei ø 1m – trotz 15 mm Wandstärke, das Gewicht so gering wie möglich halten
  • bei ø  2m  –  Aufteilung in Viertel mit unsichtbarer Verbindung

Dank perfekter Zusammenarbeit mit dem CNC- Modellbau konnte ACCENTFORM bereits nach vier Tagen mit der Vorbereitung der 1-m-Modelle der Nord- und Südhalbkugel für den Formenbau beginnen. Nach weiteren vier  Tagen wurden die letzten Modelle für die 2-m-Kugel bearbeitet, die mit Ihrer Innen- sowie Außenschale deutlich komplexer aufgebaut werden musste.

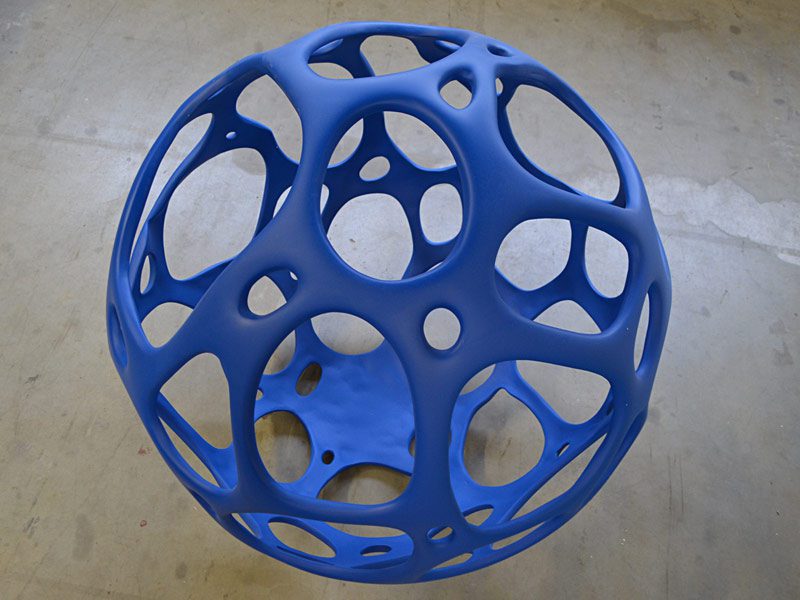

Bionische Kugel ø 1 m

Für die kleine Kugel wurde nach den ersten Lagen Laminat ein Klebeharz verwendet um nach Versiegelung mit weiteren Lagen Laminat die Wandstärke von ca. 15mm zu erreichen. Nach Aushärtung wurden die Hälften entformt und dem Schleifer übergeben, der die einzelnen Ausschnitte auf Maß brachte. Nach Vereinigung und Feinabstimmung der Nord- und Südhalbkugel begannen die Ausgleichsarbeiten und Lackiervorbereitungen. Bereits am achten Tag konnten so die ersten 1-m-Kugeln in der aufregenden Farbpalette des Unternehmens lackiert werden.

Kugel ø 2 m

Bei den großen Kugeln war die Herangehensweise etwas komplexer: Nach Fertigstellung der insgesamt vier Produktionsformen (Nord- Südhalbkugel / Innen- Außenschale) wurden die einzelnen Schalen wie gewohnt laminiert. Nach einem komplexen Formbau wurden die Halbkugeln nochmal halbiert, um dem Wunsch einer leicht transportierbaren Viertelaufteilung nachzukommen. Eine weitere Forderung war, die Verbindungen so gut wie möglich zu „verstecken“ und dazu noch weltweit handelbar zu gestalten. Hier entwickelte ACCENTFORM-Ingenieure eine einfache und leicht zu bedienende Verbindung, die es erlaubt, die Einzelteile mit einem speziellen Werkzeug und mit einem simplen Handgriff verdeckt zu fixieren bzw. zu lösen. Die endgültige Lackierung in den leuchtenden Unternehmensfarben erweckte die Merkroben zum Leben.

Die Produktion in Bildern:

Fazit:
Trotz straffen Zeitplan und gewissen Herausforderungen konnte das Team von ACCENTFORM diese besonderen Auftrag sehr gut meistern. Die 24 Kugeln sind als Blickfang auf verschiedenen Events weltweit unterwegs.

bionik-kugeln

Kunde:

Hillebrand Hamburg

——–

Merck KGaA
Frankfurter Strasse 250
64293 Darmstadt
www.merckgroup.com







Abmessungen, Fläche und Gewicht:

Ø 1m Gewicht ca. 20kg
Ø 2m Gesamtgewicht ca. 45kg
